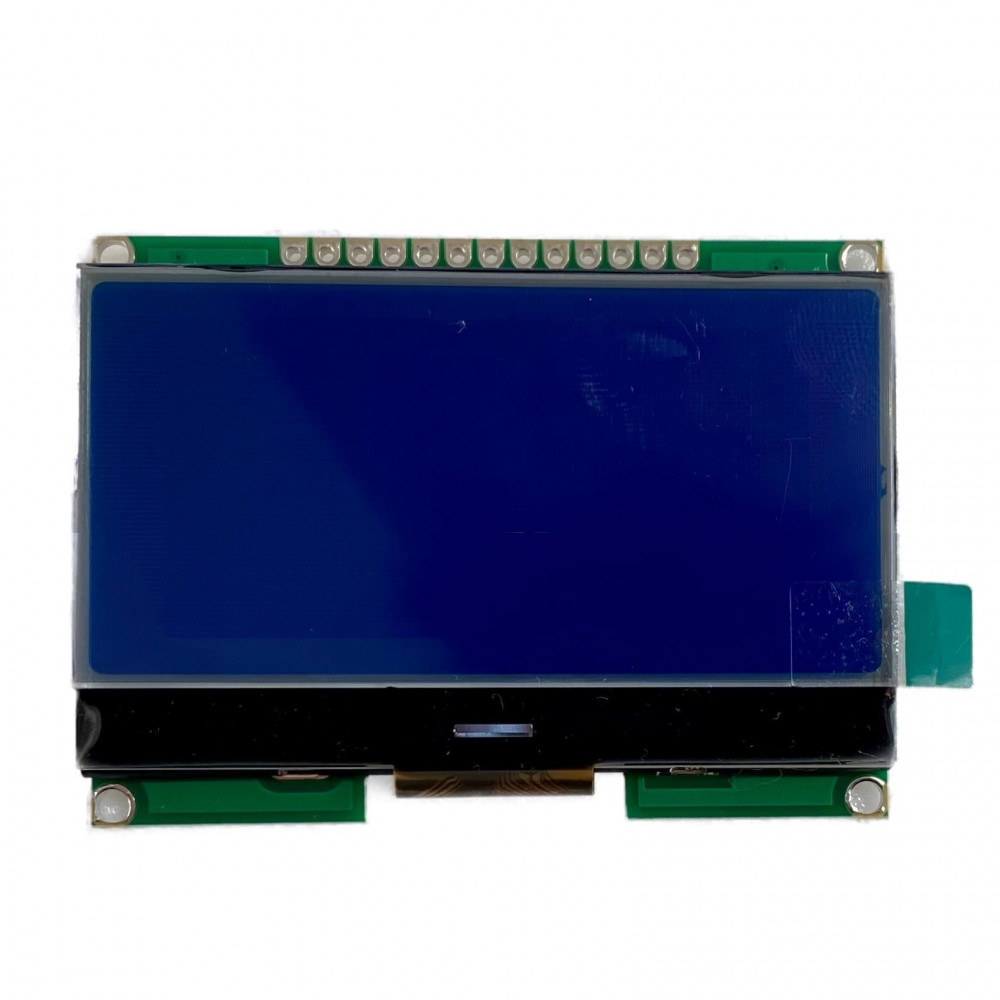

La Pantalla LCD 12864-06D es un display LCD azul de 128 x 64 puntos. Con interfaz SPI. Compatible con proyectos en Arduino.

Características Técnicas:

Modelo: GMG12864-06D
Matriz de puntos: 12864
Dimensiones: 61,8*45,8*6,8
Tamaño de la ventana: 58*28
Controlador IC: ST7565R
IC: 20L16S1Y chino simplificado
Temperatura: -20 grados + 70 grados
Voltaje: 3,3 V
Modo de interfaz: Interfaz SPI

Elementos a usar:

Display  GMG12864-06D

Arduino Uno

Algunos Cables

PINES del modulo:

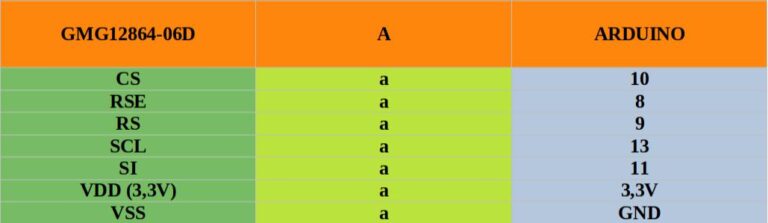

Las conexiones de los pines son las siguientes:

Quedando así…

Código

Es un pequeño skech donde muestra la leyenda “HOLA MUNDO ! BUENOS DIAS” en el display .Lo primero es incluir en el sketch del  IDE del arduino las siguientes librerías.

#include <U8g2lib.h>
#include <SPI.h>

y el código es fácil de entender y es el  siguiente:

#include <U8g2lib.h>
#include <SPI.h>

//Definición de Pines
#define SCL 13
#define SI 11
#define CS 10
#define RS 9
#define RSE 8

U8G2_ST7565_ERC12864_1_4W_SW_SPI u8g2(U8G2_R0, SCL, SI, CS, RS, RSE);

void setup(void) {
u8g2.begin(); // Inicializa
u8g2.setContrast (10); //contraste
u8g2.enableUTF8Print(); //Visu on
}


void loop(void) {
u8g2.firstPage();
// 1a. Pagina

do {
//Haz hasta que se devuelva 1
u8g2.setFont(u8g2_font_luBS10_tf );
// establece font Lúcida a 10 pixel

u8g2.drawFrame(0,0,128,64);
// Dibujar un borde de 64 x 128 pixels

u8g2.setCursor(6, 25);
// Pon cursor en x = 6, y = 25
u8g2.print("HOLA MUNDO !");
//Muestra esta cadena
u8g2.setCursor(6, 40);
// Set en x = 6, y = 40
u8g2.drawLine(6, 35, 120, 35);
//Dibuja una línea de x = 6, y = 35 hasta x = 120, y = 35
u8g2.setCursor(14, 55);
// Set en x = 14, y = 55
u8g2.print("BUENOS DÍAS ");
//Muestra la cadena
}

while ( u8g2.nextPage() );
// Bucle hasta que la función retorne 1
delay(1000); //Espera 1000ms
}


Gracias a Alfredo (facebook) por la colaboración. Saludos
