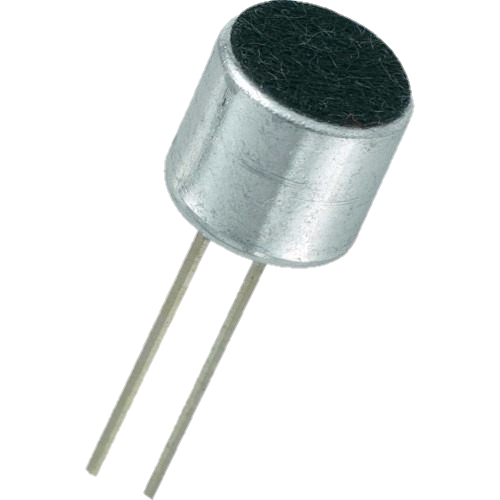

1. PARA EMPEZAR… ¿COMO FUNCIONA UN MICRÓFONO ELECTRET?

Principalmente los micrófonos Electret, son micrófonos de tipo condensador, donde su diafragma móvil es una lamina de plástico que cuando el micrófono es ensamblado, se le polariza con 4.000 Voltios a 220º Centígrados. Este componente puede durar muchos años polarizado, pero el problema comienza cuando el micrófono comienza a emitir ruidos extraños queriendo decir que ya se ha despolarizado y por tanto, su vida útil ha terminado.

Para que este componente comience a funcionar, requiere de una alimentación previa, una de las razones fundamentales por la que este necesita un preamplificador.


2. EL PREAMPLIFICADOR EN ACCION!

En este proyecto, haremos el preamplificador a base de un transistor. Recuerda que el transistor puede usarse como detector, interruptor, amplificador y rectificadorpor tanto el preamplificar una señal de audio, no significa problema alguno para el transistor. Para que el transistor pueda amplificar de forma exitosa, debemos filtrar la señal de audio proveniente del Electret. Mas adelante veremos ese asunto en un análisis mas profundo.


3. AREA DE CREACION : MATERIALES A UTILIZAR

  • 1 Micrófono Electret.
  • 1 Transistor NPN C945
  • 1 Condensador Cerámico de 100 nF (Nomenclatura : 104)
  • 1 Condensador Cerámico de 1 nF (Nomenclatura : 102)
  • 1 Condensador Electrolítico de 4.7 uF y 16V.
  • 1 Condensador Electrolítico de 47 uF y 16V.
  • Batería de 9V (Puede alimentarse desde los 5 Voltios)
  • 1 Resistor de 100k (1/2 W o 1/4 W)
  • 1 Resistor de 470 Ohm (1/2 W o 1/4 W)
  • 1 Resistor de 6.8k (1/2 W o 1/4 W)

4. ANÁLISIS DE LAS PARTES FUNDAMENTALES DE ESTE CIRCUITO

[Diagrama pictórico de ejemplo. Este diagrama no es el mismo que se usó en el video. Asegúrate de descargarlo mas abajo]

  • Micrófono Electret : Ente componente es el corazón del circuito. Con el captaremos el ruido ambiente y lo transformaremos en pulsos eléctricos.
  • Resistor de 6.8k : Este resistor cumple la función de alimentar al micrófono. Este reducirá un poco la corriente (I) que le llega al micrófono.
  • Condensador Cerámico de 1 nF : Este condensador tiene la función de filtrar la componente DC y solo deja pasar la componente AC hacia la base del transistor.
  • Condensador Electrolítico de 47 uF : Este condensador va a eliminar ruidos externos al circuito. Tipicamente se conecta de Positivo (+) a Negativo (-) en la mayoria de los circuitos electronicos.
Ahora comprendes por que el microfono no funciona conectando directamente al amplificador?. Este necesita de una alimentación y una filtración previa de la señal de audio.

5. VIDEO DE ESTE ARTICULO, EN EL CANAL DE YOUTUBE!


6. AREA DE RECURSOS Y CONTACTO CON EL AUTOR


Saluda a Tooodos ustedes…

– ElectroBasicsYT
