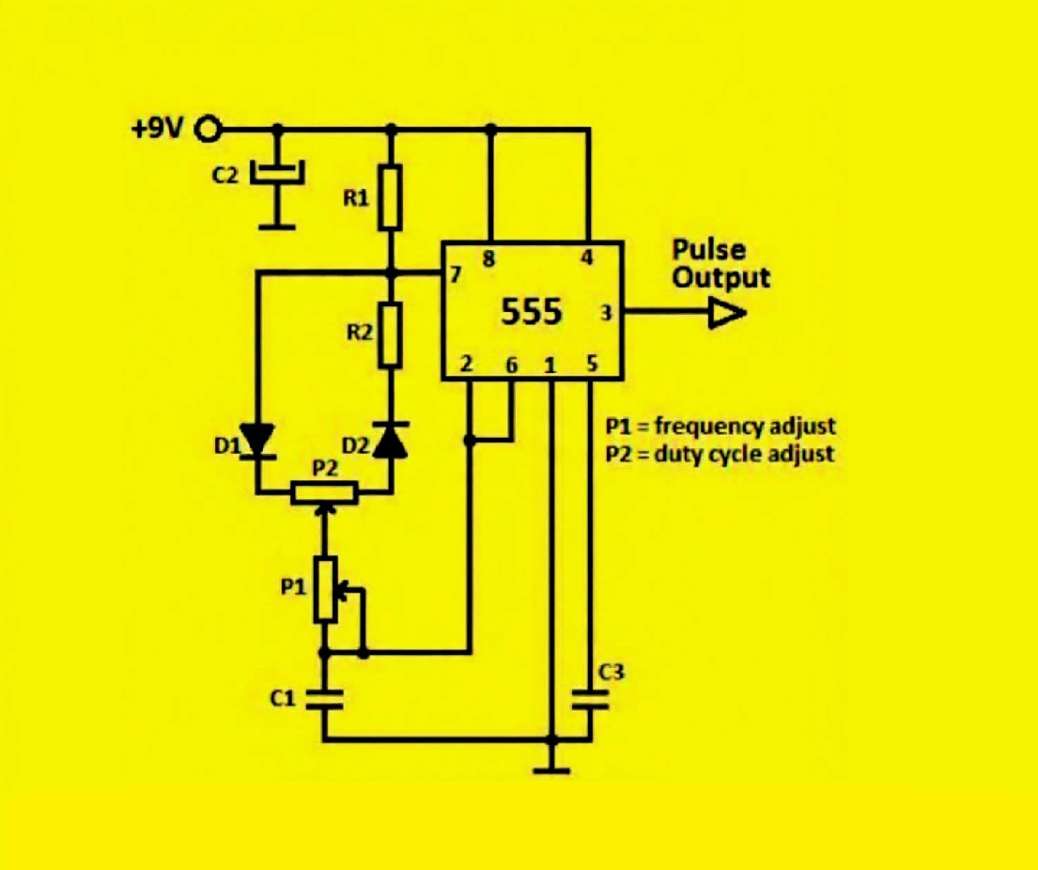

Es un circuito sencillo pero con algunas aplicaciones interesantes, este generador de pulsos basado en el temporizador 555.

Aquí tienes un análisis detallado de su funcionamiento y posibilidades:

1. Componentes principales:

– 555: Circuito integrado usado como temporizador configurado en modo astable (oscilador).
– R1, R2: Resistencias que determinan el tiempo de carga y descarga.
– P1 y P2: Potenciómetros para ajustar frecuencia y ciclo de trabajo.
– C1, C2, C3: Condensadores para filtrado y temporización.
– D1, D2: Diodos que separan los caminos de carga y descarga para controlar el ciclo de trabajo.

2. Funcionamiento:

– El 555 genera una señal cuadrada en su salida (pin 3).
– La frecuencia del pulso se ajusta con *P1* (modifica R total en la ecuación de frecuencia).
– El ciclo de trabajo se ajusta con *P2*, que varía la relación entre tiempos alto/bajo.
– La ecuación aproximada para el modo astable es:
 el ciclo de trabajo ( D = frac{R1 + R2}{R1 + 2R2} ).

3. Posibilidades y aplicaciones:

– Generación de señales PWM (modulación de ancho de pulso) para control de motores o LEDs.
– Ajuste preciso de frecuencia y duty cycle para pruebas de circuitos digitales.
– Uso en proyectos de electrónica educativa o DIY (hazlo tú mismo).
– Modificación para adaptar rangos de frecuencia específicos cambiando valores de R o C.

4. Optimización:

– Seleccionar valores adecuados para R1, R2 y C1 según la frecuencia deseada.
– Usar P1 y P2 para fine-tuning en aplicaciones sensibles.
