INDUCCIÓN MAGNÉTICA? COMO SE LLEVA A CABO ESTE FENÓMENO?

Caso I : Tienes un imán en tu mano, y una bobina en la otra mano… acercas la bobina al imán pero en los extremos de la bobina la tensión es igual a 0V. No hay inducción 🙁

Caso II : Se te ocurre sacudir la bobina junto al imán y en los extremos de la bobina aparece mágicamente tensión…

Bien! Haz inducido magnéticamente una bobina!

Pero que tal si ocupamos una bobina para inducir a otra?…

Veamos… una bobina genera un campo magnetico cuando se le hace circular corriente en el. Si le hacemos circular corriente DC, el campo será constante y así mismo no logrará inducir a otra bobina (Recuerda el Caso I).

Pero si le hacemos circular corriente AC o corriente DC Pulsante, podemos obtener un campo magnético oscilatorio/pulsante con el que podemos inducir POR FIN, a una segunda bobina!.


MMM… COMO GENERO UN CAMPO MAGNÉTICO PULSANTE, SI TENGO A DISPOSICION UNA FUENTE DE ENERGÍA DC?

Gran pregunta! por tanto la respuesta debe ser de igual proporción!.

Si tenemos una fuente de energía que proporciona corriente DC, tenemos las alternativas de crear un circuito oscilador.

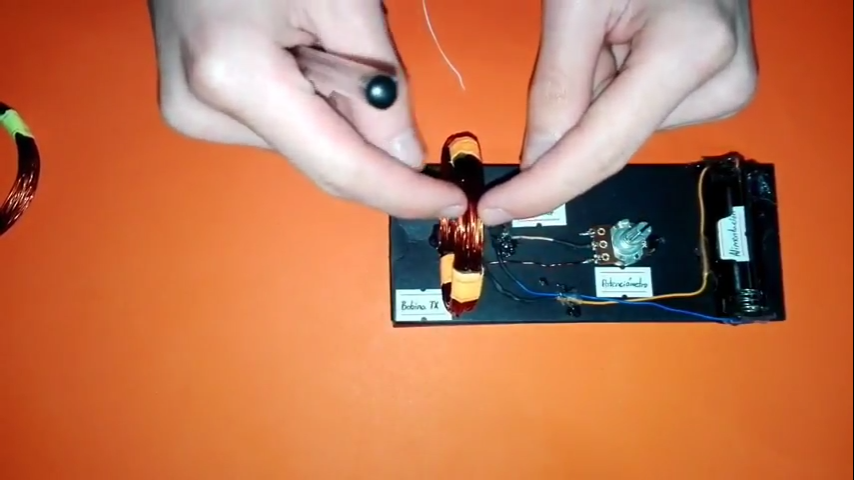

En el caso del vídeo yo he creado un Ladrón de Joules o Joule Thief que con sus dos bobinados logra proporcionar un campo magnético pulsante. Puedes crear otro circuito oscilador pero debe cumplir con las características especificadas en el siguiente subtitulo.


CARACTERÍSTICAS DEL TRANSMISOR (TX) Y RECEPTOR (RX)

Principalmente debemos tener una bobina que emita el campo pulsante (Transmisor) y una bobina que las reciba. Lo que hacemos es simplemente transformar la electricidad en un campo magnético para ser emitida y luego el campo magnético vuelve a ser transformado en electricidad.

Si te diste cuenta este dispositivo funciona como un transformador pero a diferencia de todos los transformadores, es que este en particular, no tiene un núcleo ferromagnético.


EFICIENCIA DEL CIRCUITO?

Todo lo que existe no es de colores, no es perfecto… pero NO PIERDAS LA CALMA!!!

Este circuito es de eficiencia media. Nuestro corazón del circuito son las bobinas que así mismas, crean un transformador. El transformador común que conocemos con núcleo de hierro, posee perdidas bajas teniendo algún tipo de núcleo físico. Un transformador de núcleo de aire o inexistente, posee mayor perdida…

Pero en el caso de nuestro transmisor, nuestras perdidas son bajas por tener un devanado de diámetro considerable y con un alambre esmaltado de grosor ideal.


AREA DE CREACION : MATERIALES DEL PROYECTO

  • 2 Bobinas de 30 Vueltas. Diámetro de devanado de 5 a 6 cms. Calibre 0.8mm
  • 1 Bobina de 60 vueltas. Diámetro de devanado de 5 a 6 cms. Calibre 0.8mm
  • 1 Transistor BJT BC548.
  • 1 Preset (Potenciómetro) de 10k.
  • 1 Pila de 1.5V cargada.
  • Portapilas.
  • Diodo LED Blanco, verde o azul.
