El elevador de voltaje de 12VDC a 24VDC es muy práctico para alimentar dispositivos que funcionan con 24 VDC partiendo de una fuente de voltaje de 12 VDC como podría ser una batería de auto o similar.
Materiales utilizados
- 2 resistencias 2.2 K (R1, R4)
- 2 resistencias 1 K (R5, R6)
- 3 resistencias 4.7 K (R2, R3, R7)
- 1 resistencias 10 K (R8)
- 2 condensadores 100 nF (nanofaradios) (C1, C3)
- 1 condensador 10 nF (nanofaradios) (C2)
- 1 condensador electrolítico de 1000 uF (microfaradios) (C4)
- 3 transistores bipolares NPN BC548 o similar (T1, T2, T3)
- 1 transistor MOSFET de canal N de potencia IRF630 para 9 amperios y un IRF640 para 18 amperios (T4)
- 1 bobina realizada como se menciona más adelante.
- 3 diodos semiconductores 1N4007 o similar (D1, D2, D3)
- 1 diodo zener de 24 voltios 1 watt o más (D4)
Esquema del Circuito

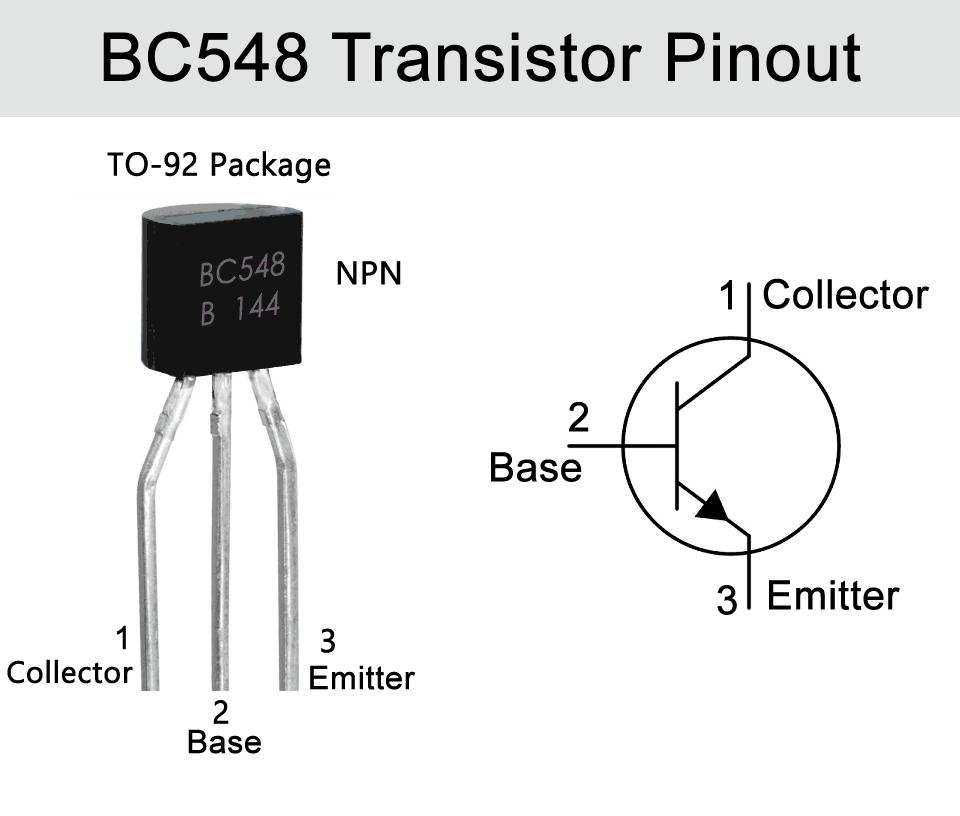

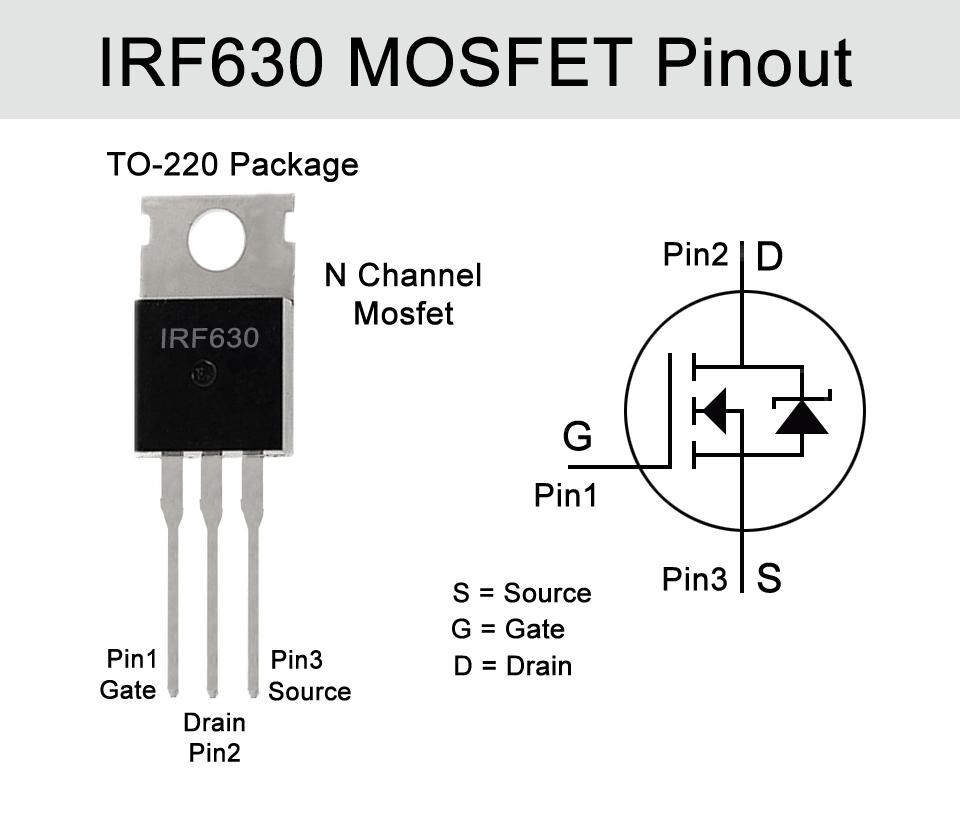

Configuración de pines de los transistores
Funcionamiento
El circuito se basa en un oscilador compuesto por dos transistores bipolares NPN T1 y T2 que llevan a corte y a saturación de forma alternada al transistor T4, un transistor MOSFET de canal N de potencia, con una capacidad de conducir una corriente de hasta 18 amperios “IRF640″ o 9 amperios “IRF630”.
La bobina L1, que es el elemento que ayuda a elevar el voltaje, debe ser construida sobre un núcleo de ferrita y consta de 100 espiras de alambre de 1 mm2 de sección.
El transistor T3, forma parte de la red de realimentación y realimenta una muestra del voltaje de la salida hacia la compuerta del transistor T4, actuando cuando es necesario corregir alguna variación del voltaje de salida. El voltaje de salida se establece con ayuda del diodo zener D4. Este voltaje de salida puede ser diferente cambiando el zener por otro de diferentes características.
