ACLARACIONES ANTES DE COMENZAR EL PROYECTO

Muchas fuentes mencionan que este proyecto, es “Free Energy”… esto sin lugar a dudas es INCORRECTO!. De hecho incluso confunden con otros esquemas que no tienen relación al numero de esta patente.
Este dispositivo tan simple de hacer, solo transforma la energía disipada en el ambiente (Explicaciones a continuación), en algo de electricidad.

Las Ondas Radioeléctricas, la base fundamental de este proyecto!

Las ondas radioelectricas o mas conocidas como Ondas Hertzianas, son ondas que se comprenden dentro del Espectro Electromagnético desde los 3 Hz (Hertz), hasta los 300 GHz (GigaHertz).
Particularmente estas están dispersas en el aire debido a que, hay miles de radioemisoras, repetidoras de televisión, smartphones y antenas de celulares transmitiendo a la vez.

El tema… estas ondas son en si, energía? Por supuesto!

Llevando a cabo la transformación de ondas radioeléctricas en electricidad

En particular vamos a examinar esta gran frase…
(…)”La energía no se crea ni destruye, se transforma”(…)
Si, vamos a transformar ondas de RF en algo de tensión eléctrica.
Para ello ocuparemos un circuito Tanque LC bastante discreto que será detallado en el vídeo y en este post.

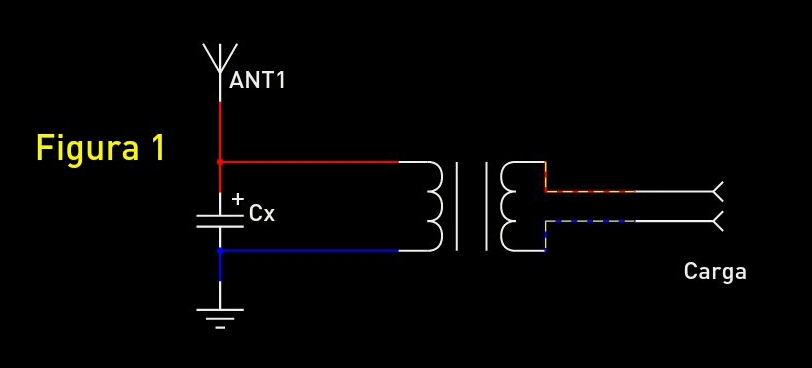

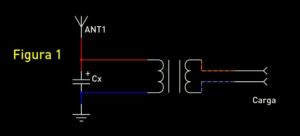

(Diagrama original de la patente “Figura 1”)

Área de Creación : Materiales del proyecto

Prototipo 1 de 2

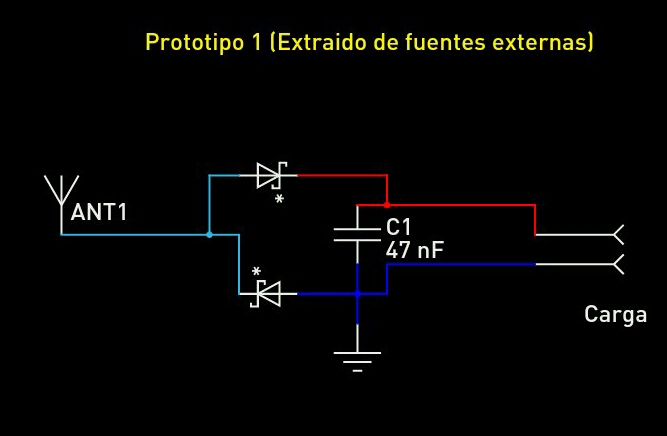

  • 1 Antena o alambre de cobre de 1.5m de longitud (O mas).
  • 2 Diodos que pueden ser Schottky (1N4148) o de Germanio (1N34 – OA70).
  • Condensador cerámico de 47 nF.

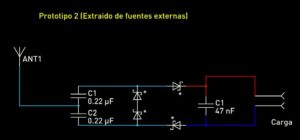

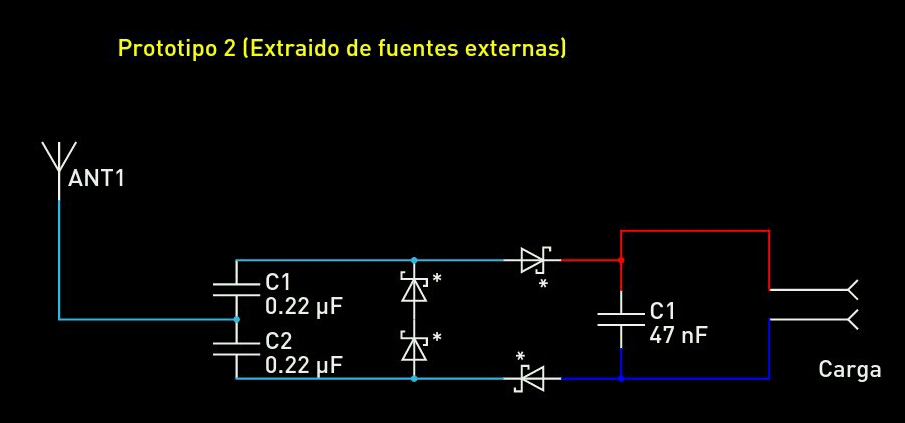

Prototipo 2 de 2

  • 1 Antena o alambre de cobre de 1.5m de longitud (O mas).
  • 2 Condensadores de Poliester de 0.22 μF (220 nF).
  • 4 Diodos que pueden ser Schottky (1N4148) o de Germanio (1N34 – OA70).
  • 1 Condensador cerámico de 47 nF.

Circuito tanque LC?

En este caso nuestra antena viene siendo “L” y el capacitor o condensador “C” respectivamente.

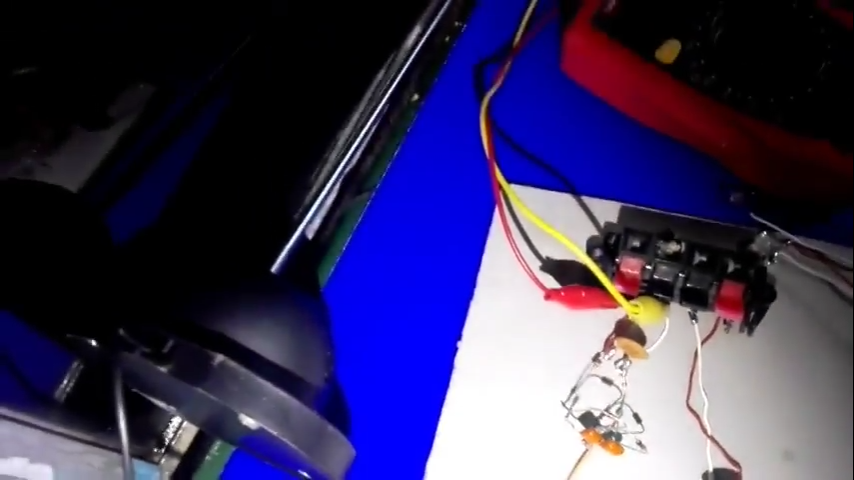

Resultados post-proyecto

De este dispositivo podemos obtener del orden de los 500 mV hasta 1000V (Pruebas mías demostradas en vídeo).
Pero ojo! la corriente de esta es muy baja, por la que los leds conectados a el, no se queman ?. No a todos les da los mismos voltajes porque en mi caso, vivo cerca de una antena telefónica (Menos de 100m)
