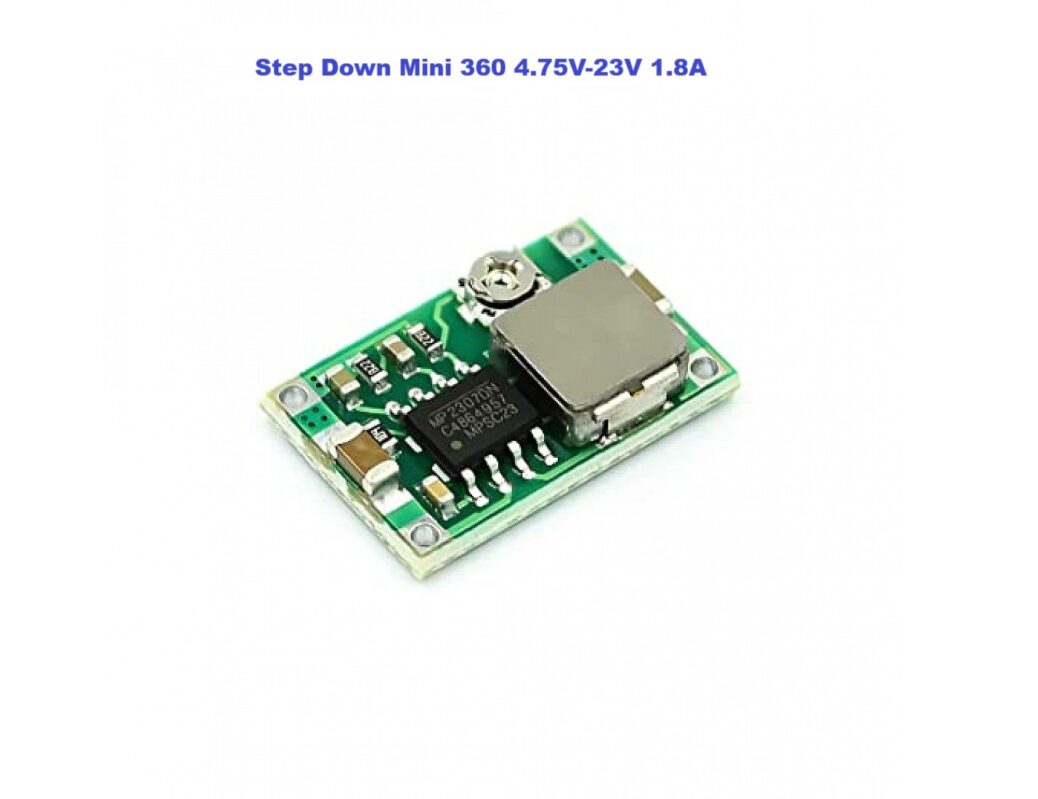

El convertidor mini 360 Step Down es un dispositivo electrónico de inversión que permite convertir voltajes de entrada entre 4.75V a 18V a una salida desde 1V a 20V, es decir el voltaje de salida siempre será más pequeño que la entrada. Este dispositivo tiene integrado el chip MP2307 que integra MOSFETS de 100 mΩ para proporcionar un máximo de 3A de corriente de carga dependiendo del voltaje de salida.
Este mini convertidor de voltaje es perfecto en sistemas de energía distribuida, fuentes de alimentación FPGA, DSP, ASIC, equipos de red, electrónica / electrodomésticos ecológicos módulos de RC y en computadoras portátiles, pero la aplicación más común de este dispositivo es como cargador de baterías de polímero de litio 2s -5s, por su pequeño tamaño y fácil conexión es considerado como un dispositivo muy versátil y practicó a la hora de utilizarlo.
Este modulo cuenta con una alta eficiencia de alrededor del 96%, posee condensadores electroliticos SMD de aluminio y el inductor posee un alto Q.
El factor de calidad (Q) de un inductor es el cociente de la reactancia inductiva a su resistencia a una frecuencia específica. Un alto valor Q indica baja pérdida de energía
Especificaciones:
– Voltaje de entrada: 4,75 V-23V DC
– Voltaje de salida Ajustable: 1.0V-17V DC
– Corriente de salida: picos de 3 A – continuo de 1.8 A.
– Eficiencia de conversión: 96%
– Frecuencia de conmutación: 340KHz.
– Ripple: 30mV (sin carga)
– Regulación de carga: aprox 0.5%
– Regulación de voltaje: aprox 2.5%
– Temperatura de funcionamiento: -40C a 85C
– Protección contra cortocircuitos: No
– Protección inversa de entrada: No
Dimensiones:
Largo: 17 mm.
Ancho: 11 mm.
Alto: 3.8 mm.
¿Cómo funciona el convertidor step down mini 360 MP2307?
Este dispositivo suministra un voltaje de salida menor al voltaje de entrada, puede funcionar con un voltaje de 4.75 hasta 18 V, a una frecuencia de conmutación de 340 KHz y una corriente en la carga de 1.8 A de forma continua y hasta 3 A durante un corto tiempo.
Por ultimo cuenta con un potenciómetro variable que permite ajustar el voltaje de salida requerido en pasos de ± 2.5%, y la diferencia máxima entre el voltaje de salida y el de entrada no debe exceder los 15V. No hay protección contra la polaridad inversa, pero si contra sobrecalentamiento que apaga el módulo cuando alcanza 160 ° C.

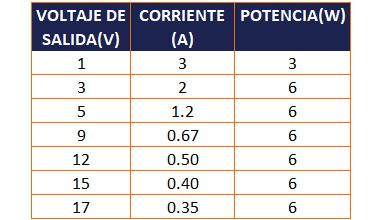

Relaciones de Voltaje de Entrada/Salida del MP2307
El Buck directamente depende del voltaje de entrada que le sea suministrado, a continuación algunos ejemplos de las salidas de potencia y corriente ideal que se podrían obtener:
