ANTES DE COMENZAR EL PROYECTO
Este proyecto trabaja con voltajes un tanto peligrosos que si bien no es letal para el ser humano, puede causar efectos adversos si no se toman las precauciones pertinentes. Recomiendo el uso de guantes de Caucho.

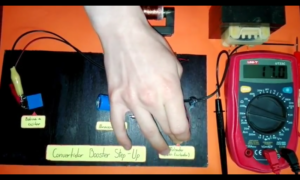

ENLACE AL POST 1 DE 1
Revisa el Post Anterior para que retomes el tema desde un principio ?.
A DIFEFENCIA DEL PROTOTIPO ANTERIOR…
Si revisaste el post anterior… ya te habrás dado cuenta de que para que el circuito opere, necesita que presiones continuamente el botón para excitar a la bobina.
Ahora te voy a mostrar una forma para evitar ese tedioso trabajo de estar presionando el botón para elevar la tension.

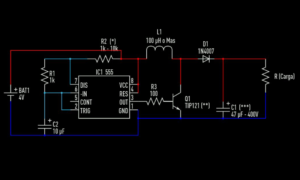

Para reemplazar el pulsador, necesitamos hacer un circuito que haga Switching de forma continua. Para ello vamos a ocupar el circuito con el IC NE555 y otros componentes mas especificados a continuacion.
AREA DE CREACIÓN : MATERIALES A UTILIZAR

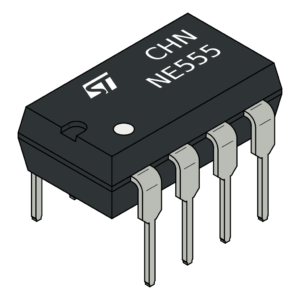

- 1 Integrado NE555 (O cualquier variante).
- 2 Resistores de 1k.
- 1 Resistor de 100 Ohm.
- 1 Capacitor Electrolítico de 10 μF.
- 1 Capacitor Electrolítico de 47 μF y 400V (Opcional).
- 1 Transistor NPN TIP122.
- 1 Disipador de calor pequeño (Solo es preventivo porque no calienta casi nada).
- Bobina de 100 μH o más.
- Diodo de silicio 1N4007.
- Batería 18650.

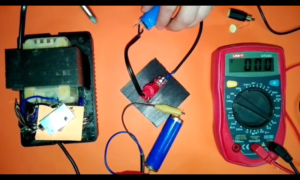

INFORMACION ADICIONAL : RESULTADOS QUE OBTUVE DEL PROYECTO
Los resultados que están aqui, probablemente no sean los mismos que los tuyos. Pueden variar respecto de tu prototipo.
- Impedancia bobina ocupada : 47 – 48 Ohm.
- Tensión de entrada : 4V.
- Corriente de entrada : 2000mA.
- Tensión de salida sin Capacitor : 19 – 25V.
- Tensión de salida con Capacitor (Vmax) : 250V.
- Corriente de salida sin Capacitor : 5.27mA.
AREA DE RECURSOS : LINKS DE ACCESO LIBRE
- Video Ya disponible en el canal de YT!!!
- Imagen con Diagrama y Especificaciones Adicionales – Descarga directa en Mediafire
- Suscribete a Mi Canal de YT “ElectroBasics”
- Dale Me Gusta a la Fanpage de Facebook “ElectroBasics Minuto a Minuto”
Saluda a tooooodos ustedes…
– ElectroBasicsYT
- Circuitos
Publicación by ElectroBasicsYT is licensed under a Creative Commons Attribution-NonCommercial-ShareAlike 4.0 Internacional
